Manuel d'utilisation et d'entretien du tractopelle Ford 3550 4550
Tous les manuels sont livrés par téléchargement ou sur cdrom. Ces manuels peuvent être lus et imprimés à partir de votre ordinateur ou de votre tablette.
manuel d'utilisation des tractopelles Ford 3550 et 4550
Le manuel contient 60 pages. Nombreuses figures et photos.
Sommaire : TRACTO-PELLE : Commandes, instruments et fonctionnement.
CHARGEUR : commandes et fonctionnement.
BLACKHOE (pelleteuse) : commandes, fonctionnement et dépose.
Entretien, graissage et spécifications
Référence : ford-man-20

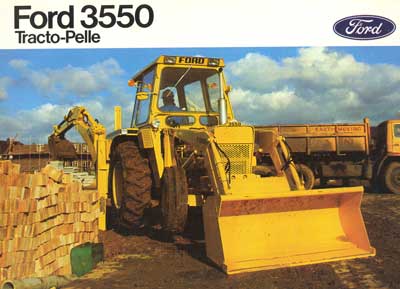

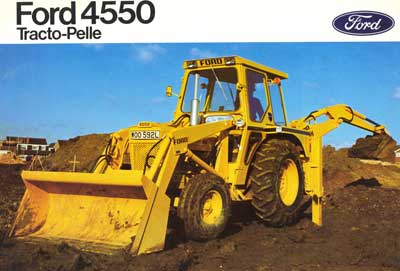

Photos tirés des dépliants publicitaires pour tractopelle Ford 3550 et du 4550
| Type: | FORD 3550 | FORD 4550 |
| Diesel | Diesel | |
| Nombre de cylindres | 3 | 3 |
| Alésage (mm) | 106.7 | 111.8 |
| (in) | 4.2 | 4,4 |
| Course (mm) | 111.8 | 111,8 |
| (in) | 4.4 | 4,4 |
| Cylindrée (cm3) | 2999 | 3294 |
| (in3) | 183 | 201 |
| Taux de compression | 16,5/1 | 16.5/1 |
| Ordre d'injection | 1.2 3 | 1 2 3 |
| Régime de ralenti (tr/min) | 600 700 | 600-700 |
| Régime maximum à vide (tr/min) | 2425 2475 | 2425-2475 |
| Régime nominal (tr/min) | 2200 | 2200 |
| Jeu des culbuteurs (à froid) | Admission 0,36 -0,014 - | 0,41 mm 0,016" |
| Echappement 0,43 -0,017 - | 0,48 mm 0,019" |
| Type: | Avec by pass |
| Ventilateur: | |
| Nombre de pales | 4 |
| Diamètre | 40,6 cm (16") |
| Thermostat: | |
| Début d'ouverture | 87°C (188°F) |
| Pleine ouverture | 100°C (212°F) |
| Pompe d'injection | |
| Type | Rotative |
| Calage | 1 9° avant le PMH |
| Dispositif de démarrage à froid | Thermostart (si monté) |
| Type | A bain d'huile, multi-disques |
| Diamètre des disques | 20,32 cm (8") |
| Garde de la pédale | 3,8 cm (1"1/2) |
| Type de frein de parking | A disque sec |
| Diamètre du disque | 1 0,1 6 cm (4") |
| Type Mono-disque à sec 33,02 cm (13”) Renforcé (avec graisseur séparé) | |
| Garde de la pédale | 3,2/3,8 cm (1 "1 /4 à 1 ”1 /2) |
| DIRECTION | |
| Type de direction assistée | A recirculation de billes |
| Diamètre du volant | 45,7 cm (18") |
| Type de pompe | A pignons |
| Tarage du clapet de décharge | 84 à 91 kg/cm2 (1200/1300 p s i.) |
| Type | A double réduction, réducteur intérieur planétaire |
| Rapport de réduction | 15,75/1 |
| Blocage de différentiel | Standard |
| Type | Avec contrôle d'effort, contrôle de position, réglage de réponse et attelage 3 points, catégorie 1. |
| Pression nominale dans le circuit | 175 kg/cm2 (2500 p.s.i.) |
| Régime du moteur pour 540 tr/min à la prise de force | 1800 tr/min |
