Manuel réparation chargeuse pelleteuse Case 580K


Manuel réparation chargeuse pelleteuse Case 580K king

Description : Ce manuel de réparation, de plus de 2800 pages, est l'équivalent d'une revue technique, très complète, avec des schémas, des photos et des descriptions de dépose et montage des parties mécaniques de la tractopelle 580K. En français, anglais, allemand et espagnol, publié en 1989.

Sommaire : Généralités (100 pages) - Moteur (650 pages) - Système d'alimentation en carburant (170 pages) - Système électrique (260 pages) - Circuit de direction (330 pages) - Éléments de transmission (350 pages) - Freins (100 pages) - Systèmes hydrauliques (620 pages) - Chargeuse / Équipement (280 pages)

Référence : cs-man-15

Prix (en cdrom ou en téléchargement) : 45.00 €


Livraison immédiate si vous téléchargez le manuel en pdf.
Expédié ce mardi 3 décembre par la poste sur CDROM, si vous commandez avant 13h00.


    GENERALITE
  • Règles de sécurité, introduction au manuel d'atelier et spécifications de couples de serrage - caractéristiques générales du moteur - détails des caractéristiques techniques - fluides et lubrifiants et tableau de maintenance

    1. MOTEUR
  • Dépose et repose du moteur, radiateur, convertisseur de couple et support moteur avant
  • accessoires moteur - essais de calage moteur - culasse et soupapes - bloc moteur, vilebrequin, pistons, bielles
  • chemises, arbre a cames, coussinets, joints d’étanchéité et volant
  • circuit de lubrification - circuit de refroidissement - turbocompresseur - analyse des pannes du turbocompresseur

    1. SYSTEME DE CARBURANT
  • Commande moteur, tuyauterie de carburant et réservoir à carburant
  • circuits et filtres a carburant - pompe d'injection et pignon d’entraînement - injecteurs de carburant

    1. SYSTEME ELECTRIQUE
  • Dépose et repose des éléments électriques
  • Spécifications électriques et dépistage des défauts
  • Schémas électriques - tableau de bord - Batterie(s) - démarreur et solénoïde démarreur - Alternateur Bosch

    1. CIRCUIT DE DIRECTION
  • Dépose et repose des éléments du circuit de direction
  • dépistage des défauts du circuit de direction et contrôle de pression
  • distributeur de direction Eaton - distributeur de direction Danfoss
  • vérin de direction - essieu avant, machines a deux roues motrices - essieu avant, machines a quatre roues motrices

    1. ELEMENTS DE TRANSMISSION
  • Dépose et repose des éléments de transmission - planétaires et essieux arrière - boite de transfert - différentiel et blocage du différentiel - vanne distributrice de l'inverseur pompe de chargement, arbre de sortie et carter du convertisseur de couple - transmission - commandes - roues et pneumatiques

    1. FREINS
  • Frein de stationnement - freins a disques - freins, circuit de freinage pédales/boite-pont

    1. SYSTEMES HYDRAULIQUES
  • Dépose et repose des composants hydrauliques
  • schémas hydrauliques, Spécifications et recherche des défauts
  • pompe hydrauliques sections assemblées parvis - distributeur de commande de la chargeuse - vérins - distributeur de pelleteuse - distributeur séquentiel d'orientation - système de verrouillage de la pelleteuse déportable

    1. CHARGEUSE
  • Chargeuse - structure de protection anti-retournement - pelleteuse axiale - pelleteuse déportable

  • Aperçu des premières pages

    Première page du Manuel réparation Case 580K

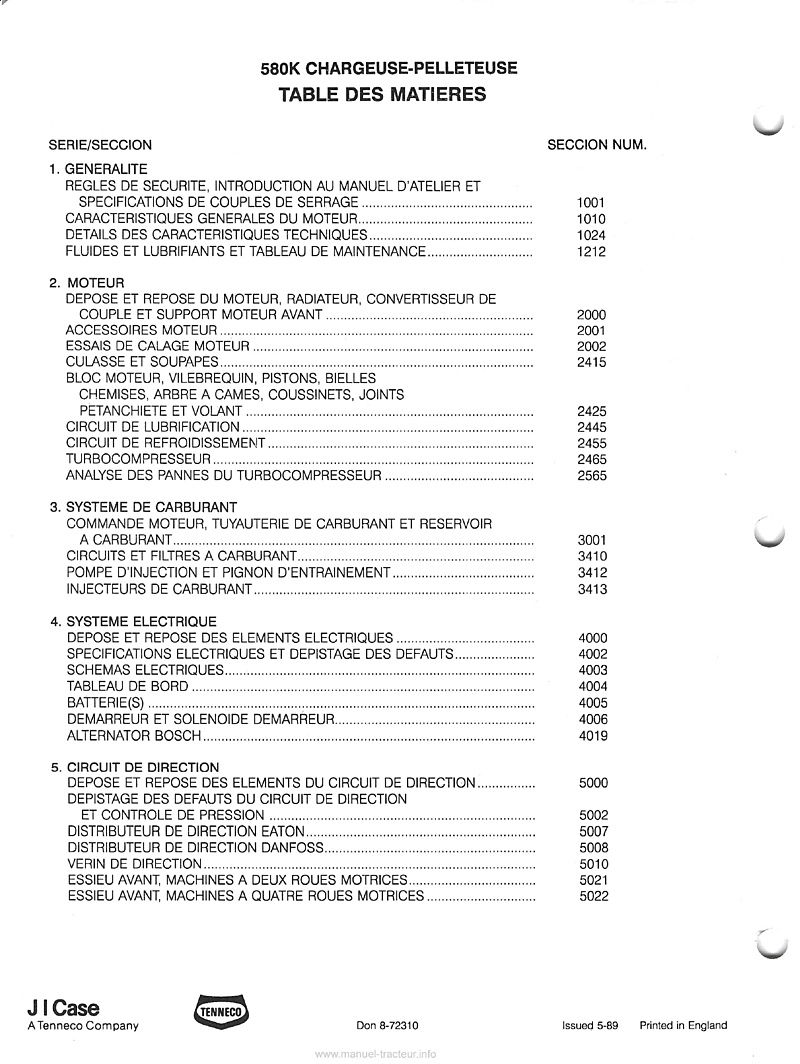

    Deuxième page du Manuel réparation Case 580K

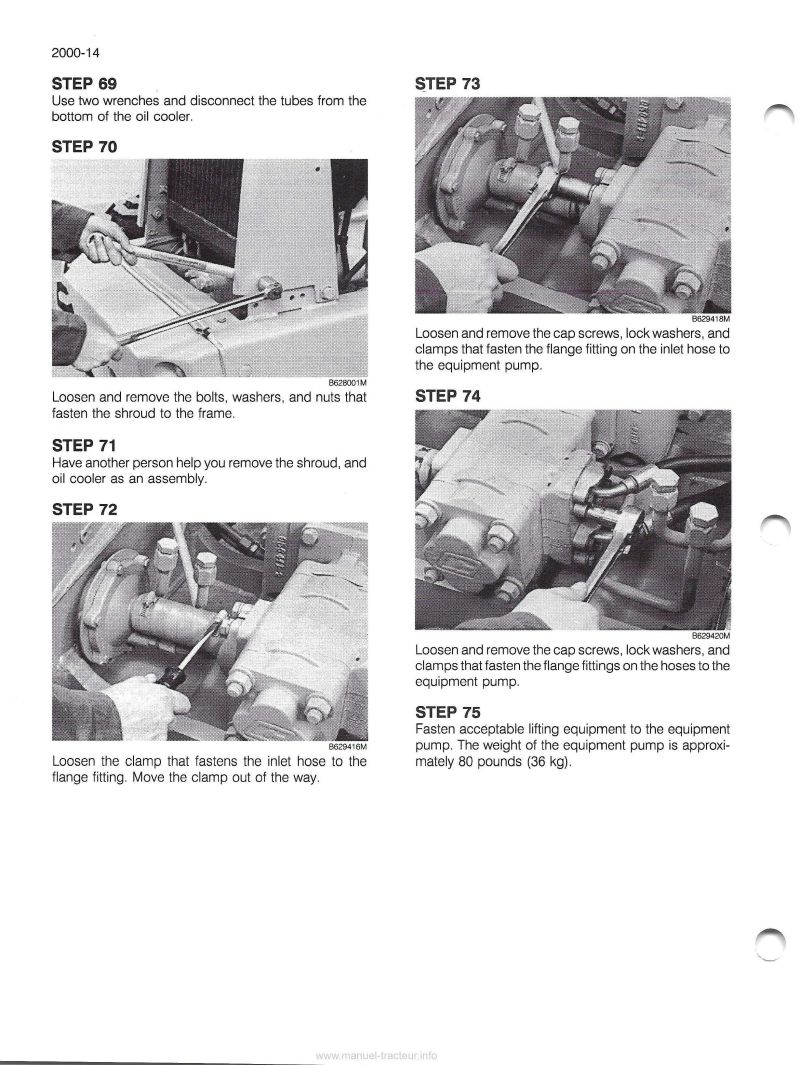

    Troisième page du Manuel réparation Case 580K

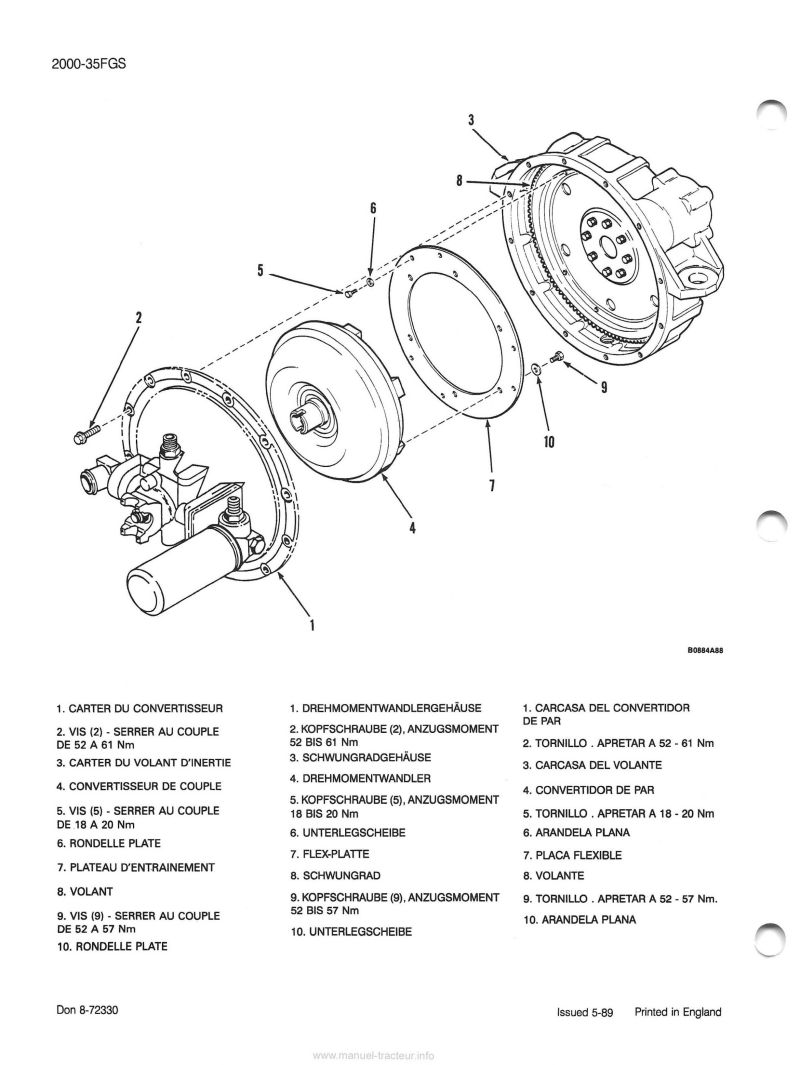

    Quatrième page du Manuel réparation Case 580K

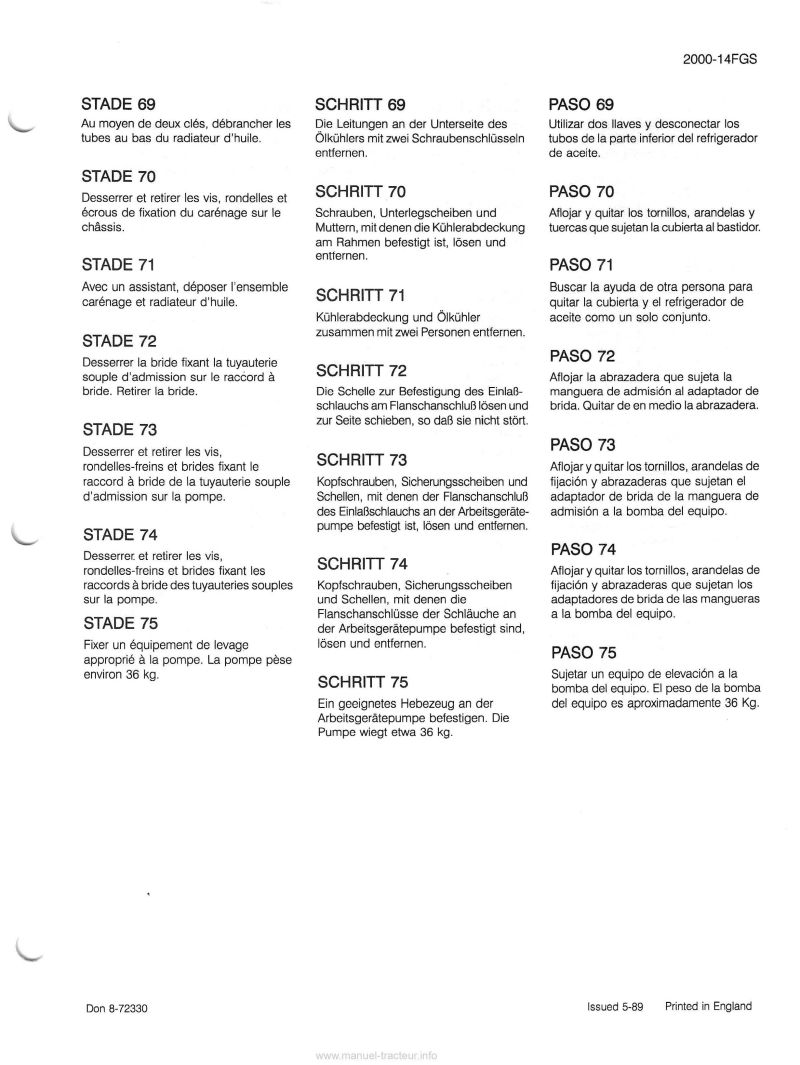

    Cinquième page du Manuel réparation Case 580K

    Sixième page du Manuel réparation Case 580K
